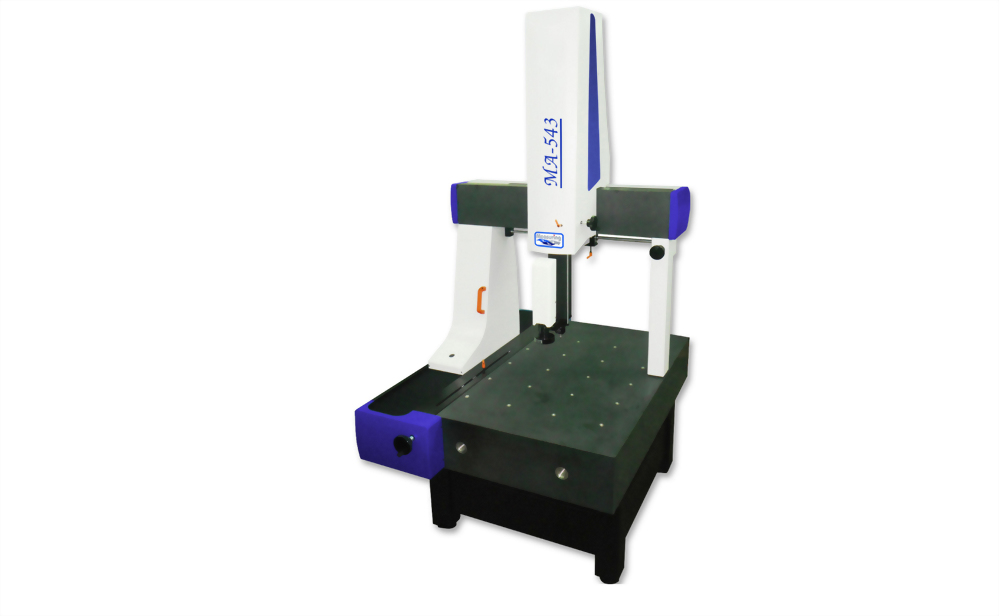

• MA      手動3D量測儀

3D量測儀

MA機型為一款入門3D量測儀,採用氣浮設計提供多功能界面,全新數位式光學系統輔助,可供不同工件種類應用與需求.

  • MA機型為一款入門3D量測儀,採用氣浮設計提供多功能界面,全新數位式光學系統輔助,可供不同工件種類應用與需求.
  • 採用光桿擦傳動,輕巧簡便無背隙.
  • 人機界面設計,符合人體操作設計.
  • 操作界面簡單,提供研發及設計單位隨時使用檢查.
  • 無控制系統維護容易,維護成本低.
  • MA是一款經濟實惠好入手機種.



儀器型號

MA-564

探針系統

Renishaw

外型尺寸 (mm)

1150x1520x2330



750 KG

    X   (mm)

500

    Y   (mm)

600

    Z   (mm)

400

工作台面

520x800 mm

承重

500 KG

影像系統

可加裝影像量測系統,協助探針檢測時無法量測之細小孔位及尺寸

探針系統

Renishaw全規格探針模組系統

CAD導入/輸出

導入物件CAD比對原設計與產品生產誤差,另外 CAD輸出方便找出樣品尺寸

量測軟體

AXEL 7是一套多功能組合軟體,可因應未來複雜多工量測需求

光學尺分辨率

0.0005 mm (選配0.0001 mm)

量測精度(um) **

X/Y/Z : ≤ 3+L/300 (um)

 探測誤差 3um

輪廓光

LED平行輪廓光源

表面光

380~255級連續可調

同軸光

RGB三原色可選

X Y Z三軸傳動系統

無牙傳動+汽浮模塊

工作環境

110V/220V ± 10% (AC) 50/60Hz  (:需有電阻≤4歐姆接地線)

工作溫度

溫度:22~24; 相對濕度:50~65%  (遠離震源)

操作系統及語言

支持, WIN7 , WIN10

32/64位操作系統:英文/簡体中文/繁體中文 ,可增加及他語言版本

  • MA機型為一款入門3D量測儀,採用氣浮設計提供多功能界面,全新數位式光學系統輔助,可供不同工件種類應用與需求.
  • 採用光桿擦傳動,輕巧簡便無背隙.
  • 人機界面設計,符合人體操作設計.
  • 操作界面簡單,提供研發及設計單位隨時使用檢查.
  • 無控制系統維護容易,維護成本低.
  • MA是一款經濟實惠好入手機種.

  •  電子、模具、五金加工、塑膠、橡膠、電器、連接器、端子、手機配件、顯示器、印刷電路板、汽車、鐘錶等。
