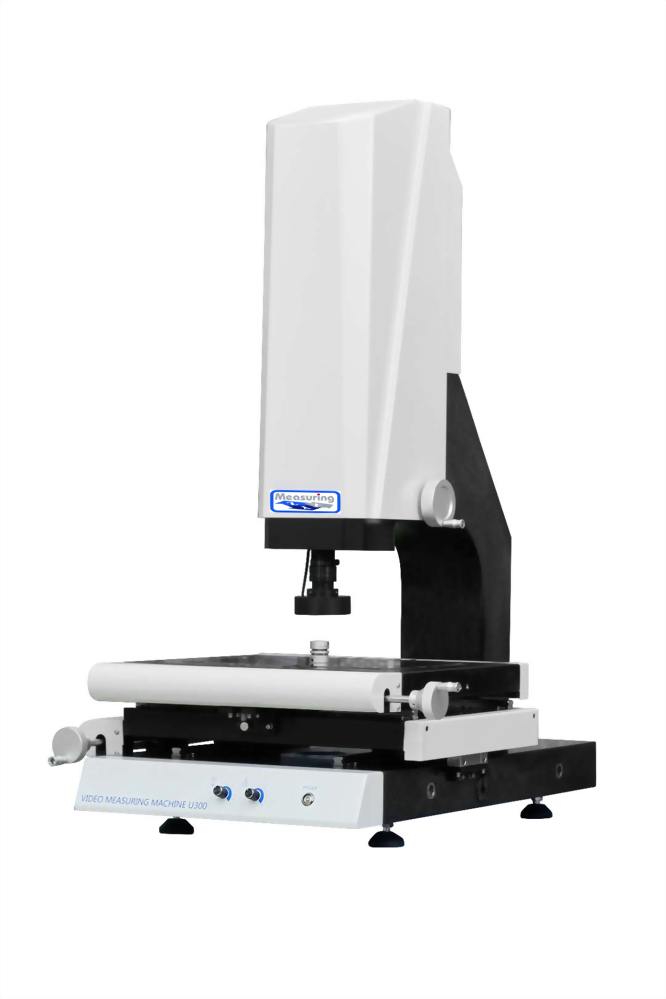

小型影像量測儀
MTS型式一款桌上小型量測儀,主要提供給小型零件量測使用,為了使機器長時間不受材料應力變化影響,床座及立柱採用優質的花崗石製,機構設計方便操作,機台穩固,是少有桌上型機台如此精心設計.
為了使用者操作便利採行業首創精密螺桿搭配快速撥片設計,提供使用者無需快慢移動時需要切換的麻煩.
|
儀器型號 |
MTS-200 |
MTS-200A(OPTION) |
|
|||||
|
外型尺寸 (mm) |
500x600x600 |
500 x 600 x600 |
|
|||||
|
淨 重 |
210 KG |
280 KG |
|
|||||
|
測 量 範 圍 |
X (mm) |
200 |
200 |
|
||||
|
Y (mm) |
200 |
200 |
|
|||||
|
Z (mm) |
|
|
|
|||||
|
工 作 台 |
鋁合金台面 |
470x380 mm |
620x520 mm |
|
||||
|
玻 璃 台面 |
339x239 mm |
439x339 mm |
|
|||||
|
承重 |
20 KG |
|||||||
|
影 像及量測系 統 |
影像系統 |
工業級高分辨率彩色相機;高分辨率Zoom lens定格定倍鏡頭 |
||||||
|
金像顯微鏡 |
可選購金像級顯微鏡組裝配(OPTION) |
|||||||
|
放大倍率 |
光學放大倍率: 0.7x-4.5x ; 影像放大倍率: 28x-180x |
|||||||
|
鏡頭倍率 |
0.7x |
1x |
2x |
3x |
4x |
4.5x |
||
|
光學尺分辨率 |
0.001 mm (選配0.0005 mm) |
|||||||
|
量測精度(um) ** |
X/Y軸 : ≤ 3+L/200 (um) |
|||||||
|
|
||||||||
|
照 明 光 源 |
輪廓光 |
LED平行輪廓光源 |
||||||
|
表面光 |
8區 LED表面冷光源 |
|||||||
|
同軸光 |
RGB三原色可選 |
|||||||
|
X Y Z三軸傳動系統 |
有牙螺桿傳動模組 (具有快速釋放功能) |
|||||||
|
工作環境 |
110V/220V ± 10% (AC) 50/60Hz (注:需有電阻≤4歐姆接地線) |
|||||||
|
工作溫度 |
溫度：18~24℃ ; 相對濕度：30~75% (遠離震源) |
|||||||
|
操作系統及語言 |
支持 , WIN7 , WIN10 32/64位操作系統:英文/簡体中文/繁體中文 ,可增加及他語言版本 |
|||||||
- 放大倍率為近似值,具體與顯示器的尺寸何分辨率相關.
- L表示量測長度,以m/m為單位.
- 客戶可根據需求選配附加鏡0.5x或2x, 實現影像份大倍率 ; 14x~90x或56x~360x.
MTS型式一款桌上小型量測儀,主要提供給小型零件量測使用,為了使機器長時間不受材料應力變化影響,床座及立柱採用優質的花崗石製,機構設計方便操作,機台穩固,是少有桌上型機台如此精心設計.
為了使用者操作便利採行業首創精密螺桿搭配快速撥片設計,提供使用者無需快慢移動時需要切換的麻煩.
MTS型以簡單好上手,結構穩定價格實惠提供給業界使用.
