• 3D 自動量測儀

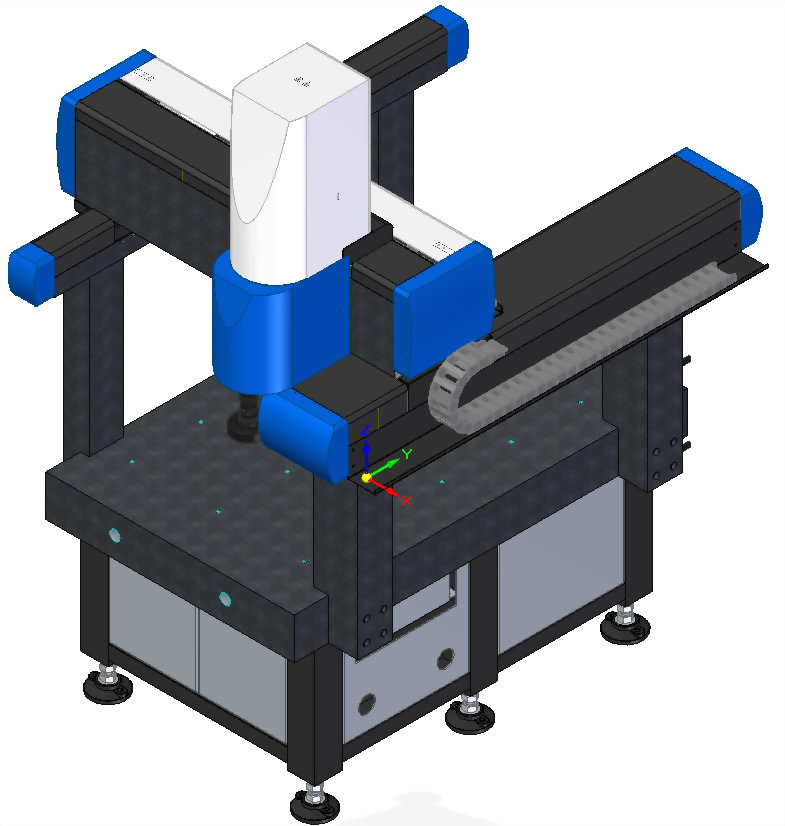

3D 自動量測儀

ARIES 3D機型是一款全新設計,符合一般環境使用的3D量測儀器,全機採優質花崗石承製,可外加光學量測系統,達到一機多功能,全機採用高精密滑軌及剛帶式椽動,無噪音,無背隙,定位精準.

  • ARIES 3D機型是一款全新設計,符合一般環境使用的3D量測儀器,全機採優質花崗石承製,可外加光學量測系統,達到一機多功能,全機採用高精密滑軌及剛帶式椽動,無噪音,無背隙,定位精準.
  • ARIES 3D機型無須嚴苛環境要求,容易管控.
  • ARIES 3D 機型可運用光學量測輔助,達到多機一體使用.
  • ARIES 3D機型採用最先進軟體及控制系統,人機界面優.
  • ARIES 3D機型為國內中小企業設計最經濟實惠機種.
  • ARIES 3D機型維護容易,無須高額維護成本.




儀器型號

ARIES-543

ARIES-564

ARIES-686

探針系統

Renishaw

Renishaw

Renishaw

外型尺寸 (mm)

1250x950x2100

1350x1150x2250

1550x1350x2350



550 KG

750 KG

1450 KG

    X   (mm)

500

500

600

    Y   (mm)

400

600

800

    Z   (mm)

300

400

500

花崗石台面

650x1150 mm

750x1350 mm

850x1550 mm

承重

500 KG

650 KG

800 KG

影像系統

可加裝影像量測系統,協助探針檢測時無法量測之細小孔位及尺寸

130萬畫素數位像機+可變倍單筒鏡組+LED環型照明

探針系統

Renishaw全規格探針模組系統

CAD導入/輸出

導入物件CAD比對原設計與產品生產誤差,另外 CAD輸出方便找出樣品尺寸

量測軟體

AXEL 7是一套多功能組合軟體,可因應未來複雜多工量測需求

光學尺分辨率

0.0005 mm (選配0.0001 mm)

量測精度(um) **

X/Y/Z : ≤ 2.5+L/300 (um)

 探測誤差 2.5um

傳動系統

伺服馬達

DCC 伺服馬達

控制系統

模組化先進控制系統

搖桿

多功能螢幕觸控式搖桿

X Y Z三軸傳動系統

DCC伺服馬達+時規皮帶+汽服模塊

工作環境

110V/220V ± 10% (AC) 50/60Hz  (:需有電阻≤4歐姆接地線)

工作溫度

溫度:22~24 ; 相對濕度:50~65%  (遠離震源)

操作系統及語言

支持, WIN7 , WIN10

32/64位操作系統:英文/簡体中文/繁體中文 ,可增加及他語言版本

  • ARIES 3D機型是一款全新設計,符合一般環境使用的3D量測儀器,全機採優質花崗石承製,可外加光學量測系統,達到一機多功能,全機採用高精密滑軌及剛帶式椽動,無噪音,無背隙,定位精準.
  • ARIES 3D機型無須嚴苛環境要求,容易管控.
  • ARIES 3D 機型可運用光學量測輔助,達到多機一體使用.
  • ARIES 3D機型採用最先進軟體及控制系統,人機界面優.
  • ARIES 3D機型為國內中小企業設計最經濟實惠機種.
  • ARIES 3D機型維護容易,無須高額維護成本.

  •  電子、模具、五金加工、塑膠射出成型、國防科技、電器、治具、沖壓成型、手機配件、顯示器、主機板、汽車、航太工業等。
