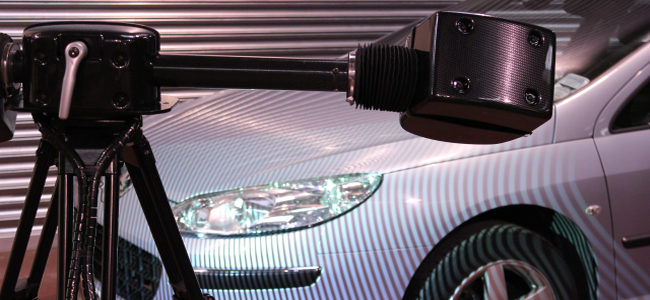

• OPTISCAN3D-原裝進口藍光掃描機 1
  • OPTISCAN3D-原裝進口藍光掃描機 2

結構光掃描機

高速3D 金屬/非金屬件高速掃描:
Opti-Scan OS350.10 是全閎公司最新藍光掃]描機。
適用於逆向工程,舉凡汽車,家電,飛機零件,機體結構,電子零件及外觀..等等。​
快速方便,對於設計創新的最佳利器.

高可靠鑄件外形驗正精度 .

正是由於上述這些原因鑄件報廢是造成成本過高的主因為了遏止這些成本過高最好的方法是找出在生產中減少浪費及材料損失OPTI-Scan是一種快速有效的選擇

工件外型掃描取得.

結構建逆向建模.

3D列印掃描應用.

解決方案

令人高興的是全閎公司提出3D掃描儀的解決方案在屢獲業界客戶讚賞的3D設備OS350.10LEAA系統

該OS35是一套完全自動化的3D掃描儀,它採用最新的視覺技術獲得千萬點雲的表面掃描資料

一旦表面點群測量取得它會自動比對以查核CAD實體模型或加載到3D CAD軟體進行逆向工程最令人印象深刻的採點是自動水平掃描整個過程只要單一點擊觸發線形掃描即可 高速3D 金屬/非金

OPTIC-SCAN 350.10  規格說明

                           :



單一最大掃描範圍

最大單一掃描精度

(X)350mm x (Y)215mm

(Z) 215mm

15 microns

35 microns

> 250,000 每秒

< 10 (單軸掃描)

< 5

USB 燈源控制標準便腦介面

Windows 7 64bit

   3D掃描,自動重新定位,紋理貼圖採拿,3D色彩渲染,創建橫截面,創建3D邊緣,3DDXF/DWG工程,3D比較DXF/DWG預測部份上,反向有色偏差報告,建立在VRML3D點雲和ASCⅡ格式,創建映射的VRML文件,校準軟體.

    Geomagic Quality軟體點雲和探頭可作為一種選擇,相較於3D實體模型GO&T.SPC橫截面,金表面和邊緣檢測,創建報表模,,點雲自動併,掃描的自動對齊至計算輔助設定,自動點雲過濾和處理,自動檢測或重新定位,創建全自動化,CAD模型標稱數句的自動截取,以利2次掃描比較.

可根據要求提供創建掃描數據3D實體模型

Optiprobe是一個手持式無線探測器,它允許從相機視圖直接持微量測,獨立的Geomagic探測軟體需要用Optiprobe須預選探頭組.

可設置24個磁性攝影標記,以便重新定位,可選擇改變光學桌邊緣檢測精度,可手動或自動.

HDMI and USB2

重型鋁合金三腳架

掃描像機和投影儀組件安裝在纏繞的碳纖維管內ABS碳纖維

重新定位選項

千萬劃數

LED投影

最大Amp 230 volt , 3 Amp , 最小110 volt

符合低電壓和EMC指令

三腳架顏色選擇 黑、藍等

(///重量)  827(W)x717(D)x1375(H) mm   <20 kgs

(///重量 1213(W)x731(D)x1157(H) mm <110 kgs

  (///重量)  1474(W)x854(D)x1231(H)  mm       <210 kgs

壹年保固 (硬體及軟體)

Volumetric accuracy**空間精度Repeatability********* 重覆精度

Scanning speed*******掃描精度

Scanning time******** 掃描時間

Processing time*******處理時間

Peripheral equipment 外部設備

Required Operating System所須操作系統

3D 掃描檢查和逆向工程標準配備

3D檢查軟體選項 Geomagic

Quality軟體、點雲和探頭

3D reverse engineering (advanced package)

3D逆向工程進階版

光學探頭選擇

數據電纜

Optiscan建置

Optiscan外殼

重新定位標記

光學桌

相機

投影光學

電源

耗電量

EC指令

塗料顏色(粉末)

工作環境條件

可用配置

標準包裝 (外銷包裝)

(OS350.10)

(OS350.10LEM)

(OS350.10LEM)





保固


★   大尺寸部份有用多次掃描測量。

★   其它尺寸可根據要求,精確的尺寸可以使用不同的設置而有所不同結果

★  其它精度可依據不同設定提供

★  取得實際測量精度將取決於材料的操作環境用戶輸入及產品的質量狀況


由於我們不斷改進規範政策如有變更恕不另行通知


OPTIC-SCAN 800-1000.35  規格說明

                           :



單一最大掃描範圍

最大單一掃描精度

(X)800-1000mm x (Y)500-625mm

(Z)500-625mm

75 microns

35 microns

> 250,000 每秒

< 10

< 5

USB 燈源控制標準便腦介面

Windows 7 64bit

   3D掃描,自動重新定位,紋理貼圖採拿,3D色彩渲染,創建橫截面,創建3D邊緣,3DDXF/DWG工程,3D比較DXF/DWG預測部份上,反向有色偏差報告,建立在VRML3D點雲和ASCⅡ格式,創建映射的VRML文件,校準軟體.

    Geomagic Quality軟體點雲和探頭可作為一種選擇,相較於3D實體模型GO&T.SPC橫截面,金表面和邊緣檢測,創建報表模,,點雲自動併,掃描的自動對齊至計算輔助設定,自動點雲過濾和處理,自動檢測或重新定位,創建全自動化,CAD模型標稱數句的自動截取,以利2次掃描比較.

可根據要求提供創建掃描數據3D實體模型

Optiprobe是一個手持式無線探測器,它允許從相機視圖直接持微量測,獨立的Geomagic探測軟體需要用Optiprobe須預選探頭組.

可設置24個磁性攝影標記,以便重新定位,可選擇改變光學桌邊緣檢測精度,可手動或自動.

HDMI and USB2

重型鋁合金三腳架

掃描像機和投影儀組件安裝在纏繞的碳纖維管內ABS碳纖維

重新定位選項

千萬劃數

LED / 雷射投影

最大Amp 230 volt , 3 Amp , 最大110 volt

符合低電壓和EMC指令

三腳架顏色選擇 黑、藍等

(///重量)  1214(W)x852(D)x1490(H) mm   <25 kgs

(///重量 2454(W)x1169(D)x1696(H) mm <750 kgs

壹年保固 (硬體及軟體)

Volumetric accuracy**空間精度Repeatability********* 重覆精度

Scanning speed*******掃描精度

Scanning time******** 掃描時間

Processing time*******處理時間

Peripheral equipment 外部設備

Required Operating System所須操作系統

3D 掃描檢查和逆向工程標準配備

3D檢查軟體選項 Geomagic

Quality軟體、點雲和探頭

3D reverse engineering (advanced package)

3D逆向工程進階版

光學探頭選擇

數據電纜

Optiscan建置

Optiscan外殼

重新定位標記

光學桌

相機

投影光學

電源

耗電量

EC指令

塗料顏色(粉末)

工作環境條件

可用配置

標準包裝 (外銷包裝)             8 (Tripod)

                                           8 (LM &LA)





保固


★   大尺寸部份有用多次掃描測量。

★   其它尺寸可根據要求,精確的尺寸可以通過略有不同的設置而有所不同

★  其它精度可依據要求提供

★  取得實際測量精度將取決於材料的操作環境用戶輸入及產品的質量狀況


由於我們不斷改進規範政策如有變更恕不另行通知

Opti掃描效率高於傳統的三次元測量儀

測量所有表面和特點

無須預先編輯程式

非常符合成本效益

結果

在5分鐘內生成報告,顯示符合尺寸要求,(包括首件檢驗報告)。

這些報告可以再被引用並發送每個批次產品的品質保證

對於客戶特殊要求可以實現快速及高品質的表現取得客戶的信賴

這也有助創造高精度與效率並存的供應鏈關係

Optic-Scan是用於大範圍掃描尺寸和配制,便於攜帶,有自動和手動區分,適用於大型工件 (> 5m),精度 (<10μm),3分鐘掃描曲面,5分鐘CAD比對。

 Opti-Scan OS350.10 是全閎公司最新藍光掃]描機。
適用於逆向工程,舉凡汽車,家電,飛機零件,機體結構,電子零件及外觀..等等。
快速方便,對於設計創新的最佳利器.高速3D 金屬/非金屬件高速掃描:
Opti-Scan OS350.10 是全閎公司最新藍光掃]描機。
適用於逆向工程,舉凡汽車,家電,飛機零件,機體結構,電子零件及外觀..等等。
快速方便,對於設計創新的最佳利器.
