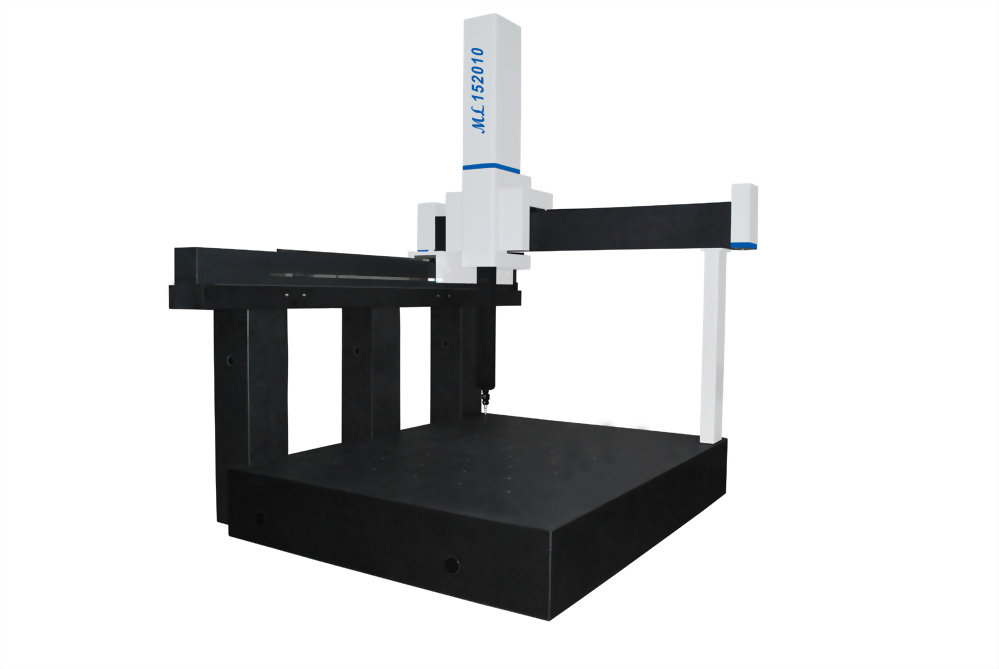

• MAX   超大型3D自動量測儀

大型三次元量測儀

MAX系列是一款超大型高精密型3D量測儀,具有國際先進的機械結構軟體分析設計機械結構,取得最佳力學及穩定結構體,讓簡潔的結構設計達到最佳化及美觀外型永不退流行.

  • 全機採優質花崗石製作,結構體不會因金屬應力而產生型變.
  • 採用自潔式氣浮軸承,搭配時規皮帶傳動.
  • 採用最先進控制系統,及最新系統軟體草操作界面.
  • 提供大型3D設備所需座標切換及搖桿控制.
  • 採用全球最通用英國RENISHAW測頭及光學控制系統.
  • 全機為台灣設計,製造.
  • 提供比國外機種更競爭力的優惠價格.
  • 就近的維修體系,優惠的零件成本.




儀器型號

ML-系列

ME-系列

MLG-系列

探針系統

Renishaw

Renishaw

Renishaw



8000-13000 KG

8000-13000 KG

8000-15000 KG

    X   (mm)

1200-1500

1500-3500

1500-4000

    Y   (mm)

1500-3500

1500-3000

3000-10000

    Z   (mm)

1000-1200

800-1200

1000-2800

承重

1600-2400 KG

1600-2400 KG

1600-2400 KG

探針系統

Renishaw全規格探針模組系統

CAD導入/輸出

導入物件CAD比對原設計與產品生產誤差,另外 CAD輸出方便找出樣品尺寸

量測軟體

AXEL 7是一套多功能組合軟體,可因應未來複雜多工量測需求

光學尺分辨率

0.0005 mm (選配0.0001 mm)

量測精度(um)

X/Y/Z : ≤ 3+L/250 --- 12+L/200 (um)

 探測誤差 3.5-12um

傳動系統

伺服馬達

DCC 伺服馬達

控制系統

模組化先進控制系統

搖桿

多功能螢幕觸控式搖桿

X Y Z三軸傳動系統

DCC伺服馬達+時規皮帶+汽服模塊

工作環境

110V/220V ± 10% (AC) 50/60Hz  (:需有電阻≤4歐姆接地線)

工作溫度

溫度:22~24 ; 相對濕度:50~65%  (遠離震源)

操作系統及語言

支持, WIN7 , WIN10

32/64位操作系統:英文/簡体中文/繁體中文 ,可增加及他語言版本

  • 全機採優質花崗石製作,結構體不會因金屬應力而產生型變.
  • 採用自潔式氣浮軸承,搭配時規皮帶傳動.
  • 採用最先進控制系統,及最新系統軟體草操作界面.
  • 提供大型3D設備所需座標切換及搖桿控制.
  • 採用全球最通用英國RENISHAW測頭及光學控制系統.
  • 全機為台灣設計,製造.
  • 提供比國外機種更競爭力的優惠價格.
  • 就近的維修體系,優惠的零件成本.

  •

     電子、模具、五金加工、塑膠射出成型、國防科技、電器、治具、沖壓成型、手機配件、顯示器、主機板、汽車、航太工業等。
