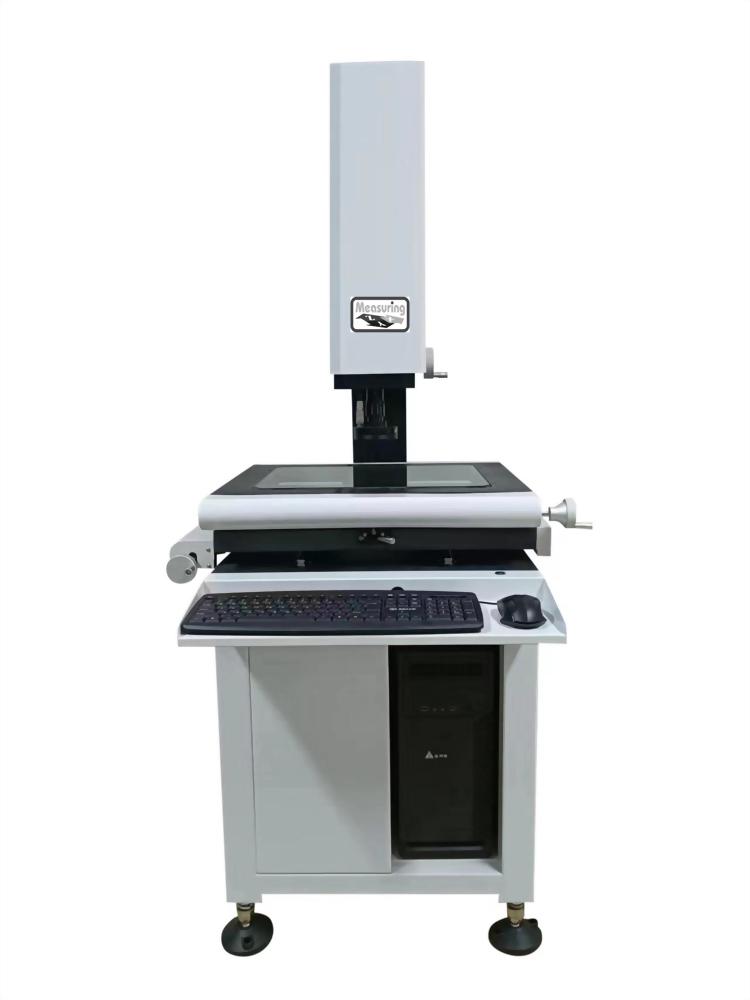

• MS    高精度2.5D影像量測儀

2.5D量測儀

MS型式是一款簡單容易上手操作機型,優質花崗石製作的底座,X,Y床台和立柱 結構穩定可靠.
除具備2D及2.5D幾何量測外,可選配3D測頭做3D幾何量測,是一般入門款的首選且經濟又實惠.

 MS型式是一款簡單容易上手操作機型,優質花崗石製作的底座,X,Y床台和立柱 結構穩定可靠.
除具備2D及2.5D幾何量測外,可選配3D測頭做3D幾何量測,是一般入門款的首選且經濟又實惠.


儀器型號

MS-3020

MS-4030

MS-5040

探針系統

Renishaw

Renishaw

Renishaw

外型尺寸 (mm)

660x850x1060

890 x 1100 x1060

1080x1280x1160



210 KG

280 KG

375 KG

    X   (mm)

300

400

500

    Y   (mm)

200

300

400

    Z   (mm)

200

200

250

花崗石台面

470x380 mm

620x520 mm

740x660 mm

玻璃台面

339x239 mm

439x339 mm

568x468 mm

承重

30 KG

像及量測系

影像系統

工業級高分辨率彩色相機;高分辨率Step-Zoom定格定倍鏡頭

工作距離

90 mm

放大倍率

光學放大倍率: 0.7x-4.5x ; 影像放大倍率: 28x-180x

鏡頭倍率

0.7x

1x

2x

3x

4x

4.5x

光學尺分辨率

0.0005 mm (選配0.0001 mm)

量測精度(um) **

X/Y : ≤ 2.5+L/200 (um)

  Z : ≤ 3.5+L/200 (um)

輪廓光

LED平行輪廓光源

表面光

380~255級連續可調

同軸光

RGB三原色可選

X Y Z三軸傳動系統

無牙螺桿磨擦傳動模組 (具有快速釋放功能)

工作環境

110V/220V ± 10% (AC) 50/60Hz  (:需有電阻≤4歐姆接地線)

工作溫度

溫度:18~24; 相對濕度:30~75%  (遠離震源)

操作系統及語言

支持, WIN7 , WIN10

32/64位操作系統:英文/簡体中文/繁體中文 ,可增加及他語言版本



  • 放大倍率為近似值,具體與顯示器的尺寸何分辨率相關.
  • L表示量測長度,以毫米為單位.
  • 客戶可根據需求選配附加鏡0.5x或2x, 實現影像放大倍率 ; 14x~90x或56x~360x.





MS型式是一款簡單容易上手操作機型,優質花崗石製作的底座,X,Y床台和立柱 結構穩定可靠.
除具備2D及2.5D幾何量測外,可選配3D測頭做3D幾何量測,是一般入門款的首選且經濟又實惠

搭配]整體設計底座箱體附腳座及輪子,可將電腦,鍵盤,滑鼠,線材收入不會影響環境美觀,也不須要承載桌

方便移動及搬運. .

電子、模具、五金加工、塑膠、橡膠、電器、連接器、端子、手機配件、顯示器、印刷電路板、汽車、鐘錶等。
