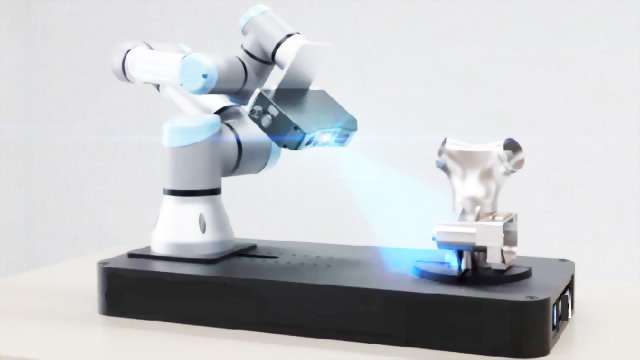

3D 藍光掃描機
3D 藍光掃描機，3D 掃描機 - 全閎精密科技
基於DLP條紋結構光的雙眼3D系統，最快可實現1秒內完成圖像採集傳輸
支援旋轉雲台控制及外部同步光源控制
基於TCP/IP的網路傳輸，傳輸穩定可靠，支持IP自主設置及遠端固件更新
高集成度，高穩定性，高可靠性
防塵設計，適用於較惡劣工業環境中
3D 藍光掃描機，3D 掃描機 - 全閎精密科技
|
型號 |
INV-DC-130M |
INV-DC-100M |
|
介面 |
Giga E or USB 3 |
Giga E OR USB 3 |
|
供電 |
12V/3A |
12V/3A |
|
傳送速率 |
2x1280x1024x10bit@12fps |
2x1280x800x10bit@15fps 2x1280x800x8bit@30fps |
|
解析度 |
1280H x 1024V@ 30fps |
1280H x 800V@60fps |
|
靶面 |
1/2” |
1/4” |
|
像元 |
5.2μm x 5.2μm |
3μm x3μm |
|
鏡頭 |
C/M12 |
C/M12 |
|
快門 |
捲簾曝光 |
全域曝光 |
|
同步光源控制 |
支持 |
支持 |
|
同步電機控制 |
支持 |
支持 |
|
加密保護 |
支持 |
支持 |
|
外部投影儀同步 |
支持 |
支持 |
|
同步時間 |
<3us |
<3us |
|
IP分配 |
軟體設置 |
軟體設置 |
|
遠程更新固件 |
支持 |
支持 |
|
處理器 |
Dual core Cortex-A9 |
Dual core Cortex-A9 |
|
多機組網 |
無限制 |
無限制 |
|
傳輸方式 |
TCP |
TCP |
|
投影解析度 |
1280x720 |
1280x720 |
|
投影光源 |
單色藍光 20lm |
單色藍光 20lm |
|
投射比 |
1.66：1 |
1.66：1 |
|
投影圖元 |
正交結構 |
正交結構 |
|
均勻性 |
>90% |
>90% |
|
投影壽命 |
>20000 hours |
>20000 hours |
|
雙目中心間距 |
150mm |
150mm |
|
雙目中心夾角 |
5-12°可調 |
5-12°可調 |
|
外殼尺寸 |
210mmx 130mmx 72mm |
210mmx 100mmx48mm |
|
外殼材質 |
黑色鋁合金 |
黑色鋁合金 |
3D 藍光掃描機，3D 掃描機 - 全閎精密科技
※ 輕量化主機重量低於2公斤
※ 掃描範圍從50mm~400mm
※ 使用定位貼紙自動拼接
※ 使用簡單
※ 高性能 / 價格比
※ 採用高壽命LED光源,燈泡壽命20,000小時
※ 採用工業相機 1.3佰萬畫素X2
※ 適用範圍更廣
◎本機重約: 1.5kg
◎荷重: 3Kg
◎電源:110-240V,50/60Hz
3D 藍光掃描機，3D 掃描機 - 全閎精密科技
※ 適用於電子產業,機械工業,鑄造業,航空業,汽車工業,運輸行業,外型造型行業,逆向工程,軍工產業 範圍
|
掃描範圍 |
點距 |
精度 |
投影距離 |
|
|
V50 |
0.039mm |
0.018mm |
150mm |
|
|
V80 |
0.06mm |
0.02mm |
180mm |
|
|
V100 |
0.078mm |
0.025mm |
200mm |
|
|
V150 |
0.12mm |
0.03mm |
230mm |
|
|
V200 |
0.15mm |
0.045mm |
300mm |
|
|
V250 |
0.195mm |
0.05mm |
350mm |
|
|
V300 |
0.23mm |
0.06mm |
380mm |
|
|
V350 |
0.27mm |
0.07mm |
450mm |
|
|
V400 |
0.31mm |
0.08mm |
550mm |
