• 小型工具顯微鏡

小型工具顯微鏡

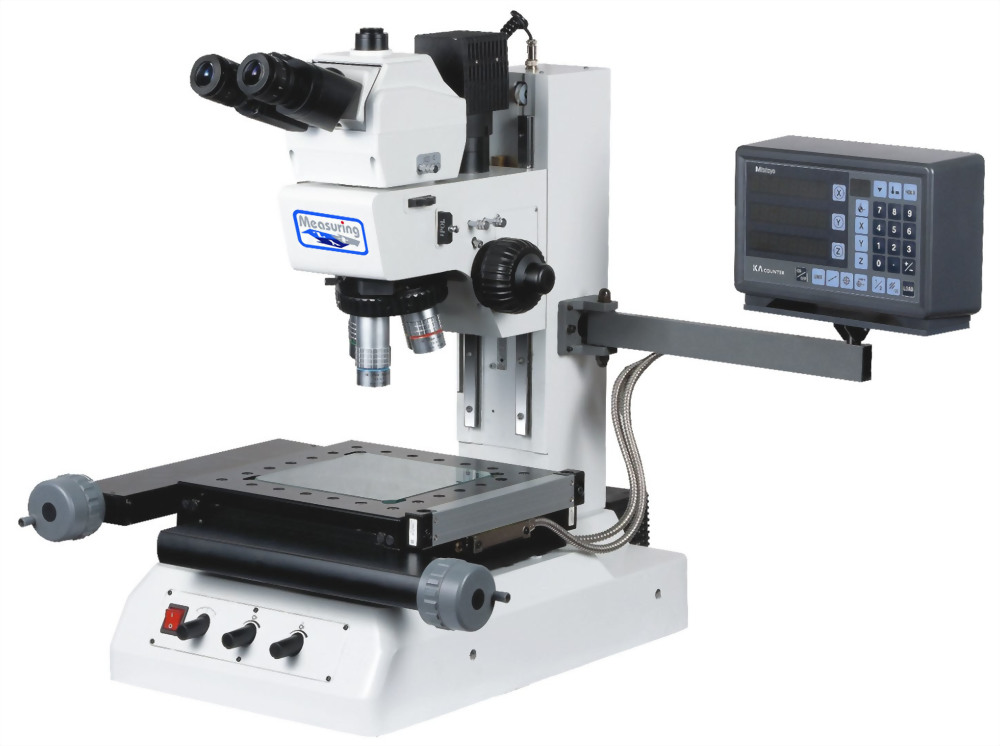

MTS-200A型式一款桌上小型工具顯微鏡,主要提供給小型零件量測使用,為了使機器長時間不受材料應力變化影響,床座及立柱採用優質的花崗石製,機構設計方便操作,機台穩固,是少有桌上型機台如此精心設計.

MTS-200A型式一款桌上小型工具顯微鏡 ,主要提供給小型零件量測使用,為了使機器長時間不受材料應力變化影響,床座及立柱採用優質的花崗石製,機構設計方便操作,機台穩固,是少有桌上型機台如此精心設計.

為了使用者操作便利採行業首創精密螺桿搭配快速撥片設計,提供使用者無需快慢移動時需要切換的麻煩.

採用日系光學大廠配置高倍顯微鏡組,可提供給電子相關產業經濟實用的機型.





儀器型號

MTS-200

MTS-200A(OPTION)

外型尺寸 (mm)

500x600x600

500 x 600 x600



210 KG

280 KG

    X   (mm)

200

200

    Y   (mm)

200

200

    Z   (mm)

鋁合金台面

470x380 mm

620x520 mm

台面

339x239 mm

439x339 mm

承重

20 KG

像及量測系

影像系統

工業級高分辨率彩色相機;高分辨率Zoom lens定格定倍鏡頭

金像顯微鏡

可選購金像級顯微鏡組裝配(OPTION)

放大倍率

光學放大倍率: 0.7x-4.5x ; 影像放大倍率: 28x-180x

鏡頭倍率

0.7x

1x

2x

3x

4x

4.5x

光學尺分辨率

0.001 mm (選配0.0005 mm)

量測精度(um) **

X/Y : ≤ 3+L/200 (um)

輪廓光

LED平行輪廓光源

表面光

8 LED表面冷光源

同軸光

RGB三原色可選

X Y Z三軸傳動系統

有牙螺桿傳動模組 (具有快速釋放功能)

工作環境

110V/220V ± 10% (AC) 50/60Hz  (:需有電阻≤4歐姆接地線)

工作溫度

溫度:18~24; 相對濕度:30~75%  (遠離震源)

操作系統及語言

支持 , WIN7 , WIN10

32/64位操作系統:英文/簡体中文/繁體中文 ,可增加及他語言版本



  • 放大倍率為近似值,具體與顯示器的尺寸何分辨率相關.
  • L表示量測長度,以m/m為單位.
  • 客戶可根據需求選配附加鏡0.5x或2x, 實現影像份大倍率 ; 14x~90x或56x~360x.






MTS型式一款桌上小型量測儀,主要提供給小型零件量測使用,為了使機器長時間不受材料應力變化影響,床座及立柱採用優質的花崗石製,機構設計方便操作,機台穩固,是少有桌上型機台如此精心設計.

為了使用者操作便利採行業首創精密螺桿搭配快速撥片設計,提供使用者無需快慢移動時需要切換的麻煩.

MTS型以簡單好上手,結構穩定價格實惠提供給業界使用.


電子、模具、五金加工、塑膠、橡膠、電器、連接器、端子、手機配件、顯示器、印刷電路板、汽車、鐘錶等。
