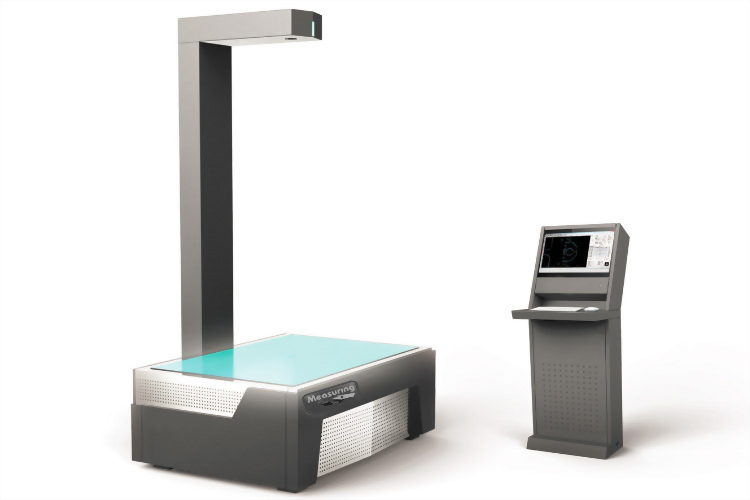

• 大視野2D比對量測儀 MSV-2000

大型快速量測儀

採用數位成像技術,瞬間採集所有被檢測輪廓數據,通過電腦運算處理,生成玲件檢測圖形,與CAD圖檔進行比對,做為零件比對,逆向工程,板厚測量,快速減測直觀檢測報告,相容多種格式,做為大型零件檢測大幅縮減時間提高效率,減少廢品出現.

三大功能:

  零件檢測: 首件零件檢測 , 極大縮短首件檢測時間 , 大幅增加設備的利用率 . 持續的在線檢測 , 提高檢測精度 , 保證產品的加工質量 , 降低廢品率 .

  逆向工程: 從樣件 , 模板等實物零件 , 以及圖紙 , 藍圖 , 圓形  等文件迅速生成 dxf / dwg 格式文件 , 用於再綸輯或直接生產加工 .

  板厚測量: 由鐳射檢測系統自動完成板材厚度測量 , 精度可達 +/- 0.1 mm .

使用快捷

一鍵檢測功能: 一鍵完成從檢測 . 計算到報告輸出的全部工作 .

多種報告格式: 可以生成偏差檢測圖 , 合格 / 不合格尺寸報告 .

直觀檢測結果: 不同顏色顯示合格 / 不合格尺寸.

相容多種格式: Planar 可以輸入輸出多種 dxf / dwg文件格式 .

大型零件檢測: 零件分部檢測 , 通過軟體完成整體零件合成

免     維   ˊ  護:  沒有傳動零組件 , 安全 , 運行可靠 , 免維護.


產品名稱

大視野2D比對量測儀

儀器型號

MSV-2000

影像系統

高解析像機

外型尺寸 (mm)

1900x1340x3320



800 KG

    X   (mm)

1500

    Y   (mm)

1000

    Z   (mm)

200

承重

150 KG

量測系

影像系統

透過高像素圖像捷取系統一次性捷取所有輪廓特徵,CAD自動比對

獲得偏差值,比照CAD公差邀求索有尺寸是否合格.

CAD導入/輸出

導入物件CAD比對原設計與產品生產誤差,另外 CAD輸出方便找出樣品尺寸 (支援 DXF,DWG介面)

量測軟體

Smart vector

檢查精度

±0.05

背光

T5燈管

表面光

像機照明光源

工作環境

110V/220V ± 10% (AC) 50/60Hz  (:需有電阻≤4歐姆接地線)

工作溫度

溫度:5~40 ; 相對濕度:50~65%  (遠離震源)

操作系統及語言

支持, WIN7 , WIN10

32/64位操作系統:英文/簡体中文/繁體中文 ,可增加及他語言版本


 極短的時間內收回設備的投資 , 通常為一年 ;

 通過減少零件的檢測時間 , 大幅度縮短停機時間 ;

 通過提高檢測準確度 , 減少廢品的出現 ;

 通過產品質量的提高 , 增加客戶的滿意度 ;

 通過逆向工程 , 迅速完成零件的設計 , 製造.



適用於: 電子、五金加工、、電器、顯示器、印刷電路板、汽車、等。

精密沖壓件、數控刀片、電子連接器、精密陶瓷、齒輪、磁性材料、FCB/FPC、彈簧、手機

玻璃等。
