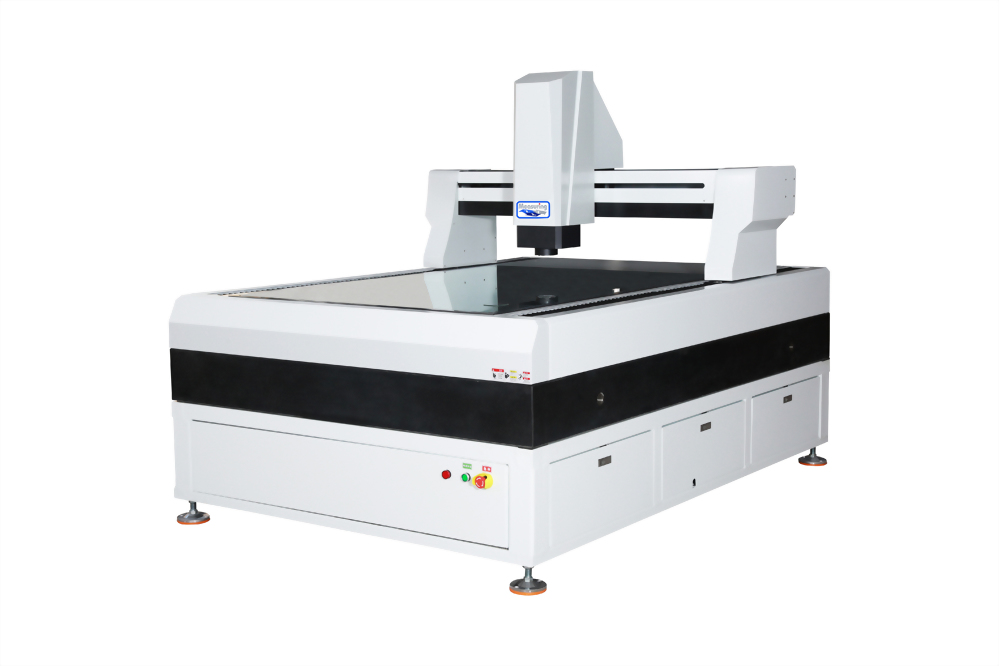

• MB   大型自動影像量測儀

2D影像量測儀

MB系列採用懮質花崗石承製床座及X,Y,Z導軌.使其三軸距有相同的溫度特性,確保了機台結構的穩定性.
全機採用最高精密級滑軌以適應一般環境操作使用,所有傳動採光趕摩擦傳動,符合精密量測所需的輕巧方便,容易保養,不產生背隙,確保傳動品質.
簡單的人機界面操作,方便使用者學習使用.
接觸與非接觸多功能組合量測,解決複雜工件須更換量測設備的麻煩.

MB系列採用懮質花崗石承製床座及X,Y,Z導軌.使其三軸距有相同的溫度特性,確保了機台結構的穩定性.
全機採用最高精密級滑軌以適應一般環境操作使用,所有傳動採光趕摩擦傳動,符合精密量測所需的輕巧方便,容易保養,不產生背隙,確保傳動品質.
簡單的人機界面操作,方便使用者學習使用.
接觸與非接觸多功能組合量測,解決複雜工件須更換量測設備的麻煩.



儀器型號

MB-800

MB-1000

MB-1200

探針系統

Renishaw

Renishaw

Renishaw

外型尺寸 (mm)

1500x1180x1850

1900 x 1480 x1850

2100x1880x1850



1700 KG

2700 KG

3500 KG

    X   (mm)

600

1000

1200

    Y   (mm)

800

1200

1600

    Z   (mm)

200

200

250

工作台面

1060x840 mm

1280x1050 mm

1460x1250 mm

承重

50 KG

影像系統

工業級高分辨率彩色相機;高分辨率Step-Zoom定格定倍鏡頭

工作距離

90 mm

放大倍率

光學放大倍率: 0.7x-4.5x ; 影像放大倍率: 28x-180x

鏡頭倍率

0.7x

1x

2x

3x

4x

4.5x

光學尺分辨率

0.0005 mm (選配0.0001 mm)

量測精度(um) **

X/Y : ≤ 2.5+L/200 (um)

  Z : ≤ 3.5+L/200 (um)

輪廓光

LED平行輪廓光源

表面光

380~255級連續可調

同軸光

RGB三原色可選

X Y Z三軸傳動系統

無牙螺桿磨擦傳動模組 (具有快速釋放功能)

工作環境

110V/220V ± 10% (AC) 50/60Hz  (:需有電阻≤4歐姆接地線)

工作溫度

溫度:18~24; 相對濕度:30~75%  (遠離震源)

操作系統及語言

支持, WIN7 , WIN10

32/64位操作系統:英文/簡体中文/繁體中文 ,可增加及他語言版本


  • 放大倍率為近似值,具體與顯示器的尺寸何分辨率相關.
  • L表示量測長度,以毫米為單位.
  • 客戶可根據需求選配附加鏡0.5x或2x, 實現影像放大倍率 ; 14x~90x或56x~360x.




MB大型平面量測使用,工件高度允許時可加裝探針系統做3D幾何量測達到2D/3D 有效整合量測

節省使用者更換及轉換量測座標及相互計算的為難,並且可省下大筆投資費用.

MB型式是一款多功能使用門型移動式量測儀,人機操作界面符合人體工學.

優質花崗石打造,穩定, 保養容易,長時間使用無金屬應力問題,,台灣當地生產

後勤維修容易且充裕,不用發費高額的維護費用,品質精度與世界頂尖產品相當.

 是一款經濟實惠機種.

電子、模具、五金加工、塑膠、橡膠、電器、連接器、端子、手機配件、顯示器、印刷電路板、汽車、鐘錶等。
